DYUMF系列高端寬量程型渦街流量計，我公司生產的渦街流量計屬于流體振蕩型流量?jī)x表，具有廣泛用途。可對液體、蒸汽以及絕大多數氣體的流量計量，測量和控制。廣泛用于熱力，石油，化工，紡織，冶金，食品，造紙，制藥，能源等行業。是貿易計量和工業計量的首選產品。

產品介紹
性能特點

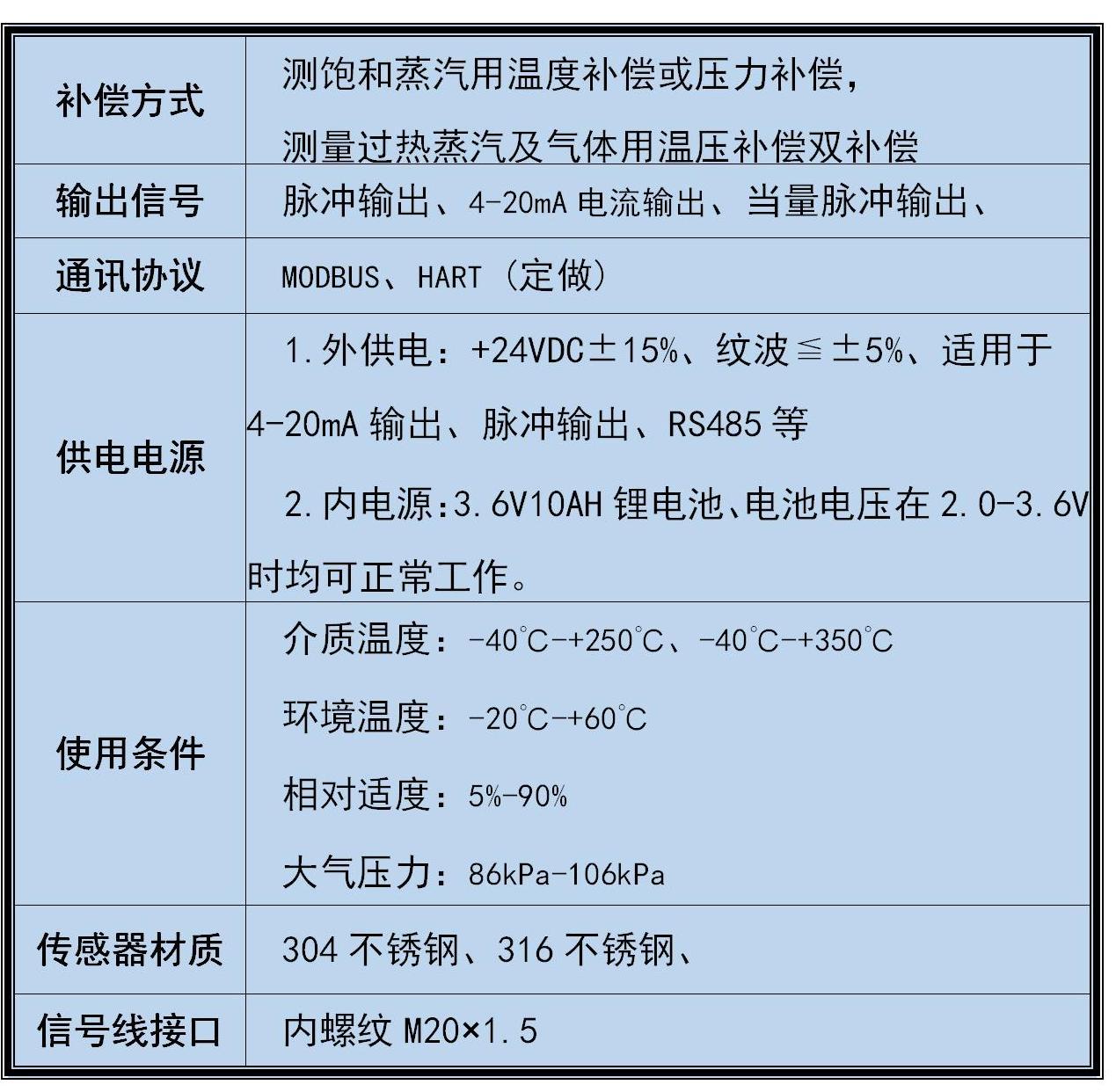

技術參數
應用范圍
選型資料

渦街流量計也稱之為旋渦流量計或卡門渦街流量計。本公司渦街流量計是精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化等要求，產品質量優秀，外形美觀。該系列產品具有電路先進、功耗低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等優勢特點。

經濟型渦街流量計：DYUZQ系列渦街流量計結構簡單、設計輕巧、成本低、使用精度高、使用壽命長，深受廣大客戶的信任和喜愛。

渦街流量計

1.測量介質廣泛，可以測流體、氣體、蒸汽、液體等

2.測量范圍寬：1:20~1:80

3.下限更低：相對渦街流量計相比測量下限更低，液體流速可以在0.08m/s開始測量，氣體(含蒸汽)流速可以在1m/s 開始測量

4.相對傳統旋進旋渦流量計相比壓損小，只有傳統旋進旋渦流量計壓力損失的10%

5.耐高溫：最高可以耐溫+450℃;耐低溫：最低可以至-200℃

6.抗震：探頭采用4片壓電陶瓷技術。有效消除外界振動對 測量的影響。采用頻譜數字處理技術，自動智能分析

7.探頭和信號轉換器同口徑通用互換

8.全不銹鋼材質(304、316L)、無運動部件、無磨損，泄漏點少、使用壽命長

9.帶HART-Protocol 通訊協議，Modbus Rs485接口

10.直管段要求少：入口3D/出口1D

11.國家專利產品可在線更換電極，實現不停車維護、升級。更方便快捷

注意事項：
1、選型之前，應先確定被測介質的類型和流量值（可以是估算值），再按表中渦街流量計在測量不同介質時所對應的流量范圍，選定渦街流量計的規格。
2、管道內的被測介質流量必須在流量計的流量范圍之內，否則不能使用，最佳是處于流量計流量范圍的1/2～2/3處。
3、如果實際管道口徑大于或小于選定的流量計口徑，則應采用收縮管或擴張管變徑，以保證流量計的正確使用。
4、依據渦街流量計的用途選取渦街信號輸出方式：
（1）、當被測介質為可壓縮性流體, 且現場介質溫度、壓力變化較大時, 建議采用帶脈沖信號遠傳的渦街傳感器并配帶溫壓補償?shù)牧髁糠e算儀。壓力變送器、溫度變送器或Pt100，需要用戶另購。
（2）、流量計安裝在環境較好的室內又無需信號遠傳，只需在現場讀取流量值，且流量計安裝位置便于操作及數據的讀取，建議用戶選用電池供電的現場直讀式渦街流量計。但流量計若安裝在室外且暴露在大氣中時，一般不選擇電池供電的現場直讀式渦街流量計。
（3）、當流量計的安裝環境較差或安裝位置不便于現場讀取流量值或集中管理的情況下，建議采用輸出脈沖信號的傳感器并配流量積算儀，或帶4~20mA標準電流輸出的渦街變送器。
（4）、當需現場觀測流量同時又要遠傳信號的情況下，建議選用現場直讀同時帶4~20mA輸出的渦街變送器。
（5）、當無需現場讀取，只遠傳輸出標準信號的情況下，建議選用帶4~20mA標準電流輸出的渦街變送器。

5、依據被測介質的溫度，選用高溫或低溫的渦街流量計。250℃—350℃的高溫型一般情況下配帶散熱器。

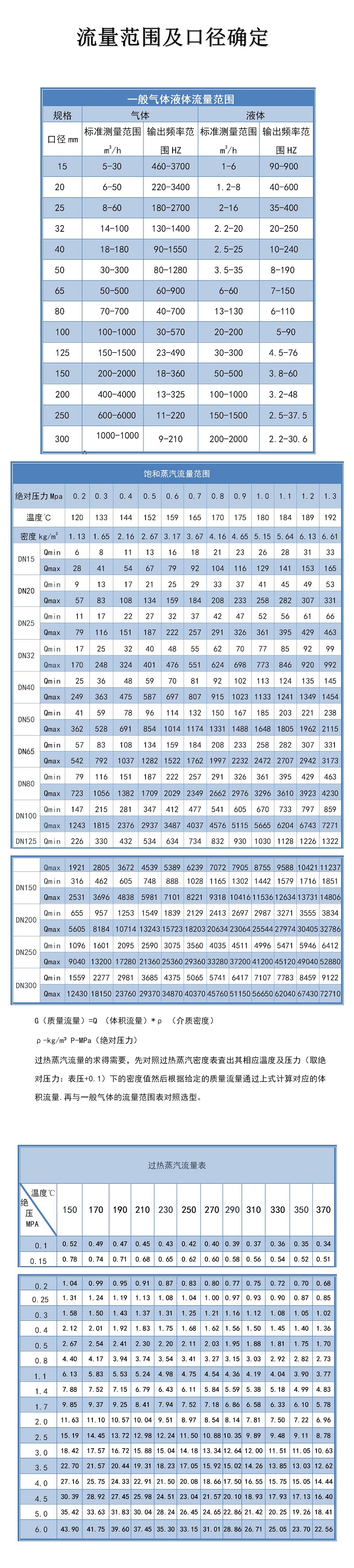

渦街流量計選型表

1. 渦街流量計具體適合工況參數見渦街流量計說明書
2. 渦街流量?jī)x表選型是復雜又謹慎的事情，請與公司專業儀表工程師聯系。
